贝斯特热流道针阀系统结构

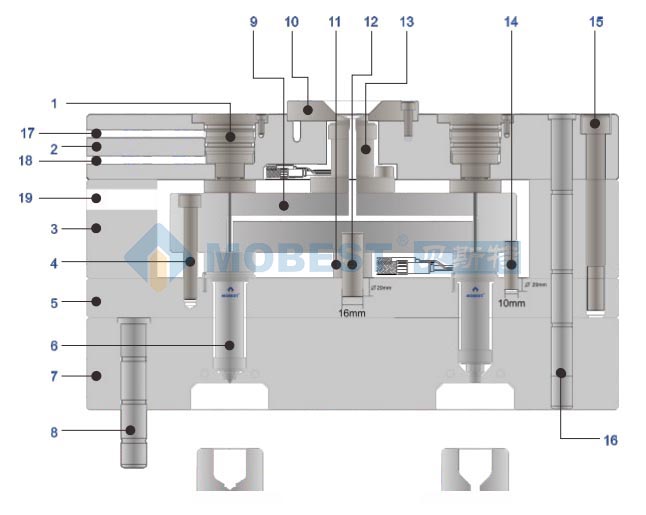

贝斯特热流道针阀系统结构示意图

部件名称：

1：气缸                                   11：中心垫块

2：固定板                                12：中心销

3：间隔板                                13：注射咀

4：分流板固定螺丝                   14：防转销

5：承板                                   15：模具固定螺丝

6：热咀                                   16：模具导柱

7：A 板                                   17：出气孔

8：导柱                                   18：进气孔

9：分流板                                19：出线槽

10：模具固定环
